Instrucciones generales: en un nuevo proyecto de BricsCAD configurado en metros (m)
realizar el dibujo 2D de esta sección por medio de las herramientas de dibujo y modificación, guardar el proyecto con la nomenclatura:
DIB_00_1NOMBRE 1APELLIDO_P1E
Herramientas de dibujo

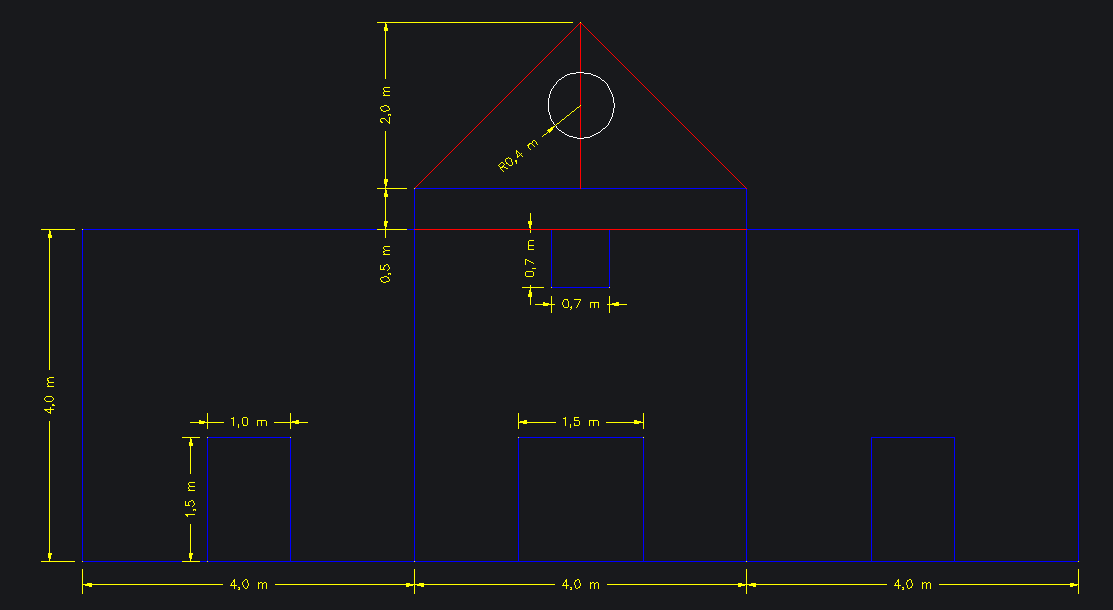

Realizar la siguiente figura utilizando las herramientas de dibujo (rectángulo, líneas, circulo), considerando las siguientes observaciones:
- Las líneas amarillas son líneas de cota (no se dibujan, solo sirven de referencia para realizar el dibujo).
- Las líneas azules son rectángulos.
- Las líneas rojas son líneas.
- Los rectángulos pequeños están ubicados por medio su punto medio con el punto medio de los rectángulos de mayor tamaño.
Herramientas de modificación
Para llegar al resultado final aplicar las herramientas de modificación (Explode, Chamfer, Offset, Extend, Trim) siguiendo las indicaciones a continuación:
- Explotar el rectángulo centro de mayor tamaño para dividir los componentes en líneas individuales (Explode).
- Eliminar las líneas guías.
- Aplicar chaflan (Chamfer) con distancia horizontal 4 y vertical 1.5 a las esquinas de los rectángulos (4x4) para que el resultado sea el siguiente.
- Explotar los rectángulos (Explode).
- Dibujar líneas guías de 0.8 m.
- Crear paralelas (Offset) de 0.25 m de distancia a las líneas oblicuas.
Usar la función alargar (Extend) para conectar las líneas, el resultado será el siguiente:
- Definir límites (líneas guías).
- Conectar los extremos dando clic.
Usar la función recortar (Trim) para eliminar el excedente de las líneas guías.
- Usar de límite las líneas oblicuas.
- Acercar el cursor para eliminar el excedente.
- Completar con líneas para que el resultado final sea el siguiente:
Guardar cambios y entregar el proyecto.
